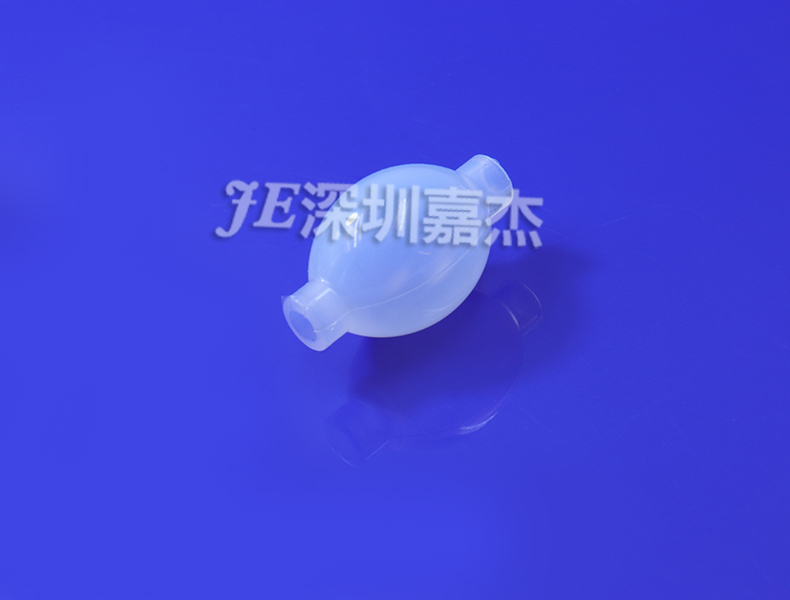

醫用硅膠球囊成型的數值模擬過程與實驗過程的比對。一次拉伸結束后,醫用硅膠球囊基本已經成型,從數值模擬中可以看出,只有模具的錐部倒角部分還沒有貼壁成型。
在二次拉伸結束后,醫用硅膠球囊在高壓和拉伸作用下已經完全貼壁,這時醫用硅膠球囊已經完全成型。對比二者,數值模擬所描述的醫用硅膠球囊成型過程和實際過程相符合。
數值模擬結果與實際成型醫用硅膠球囊工作段的壁厚分布對比圖。二者有相近的變化趨勢,盡管二者存在差異:工作段主要部分的實際壁厚值比模擬的壁厚值小,靠近錐部部分實際壁厚值大于模擬的壁厚值。實際值整體偏小的可能是由于一次拉伸和二次拉伸結束以后高溫保壓和冷卻階段,材料產生結晶和回縮導致壁厚減小,這在模擬中沒有考慮。
錐部附近壁厚模擬值偏大的原因可能是模擬采用的本構方程沒有考慮粘性因素,實際加工時的PA12會有一定的粘性,粘性會導致材料在錐部附近堆積。鑒于以上分析可以確定數值模擬方法考察工藝參數對醫用硅膠球囊工作段中間點壁厚的影響是可行的。
